Der LED-Decoder wird bei uns auf der Anlage als Signaldecoder, Lichtdecoder für Hausbeleuchtung und Ampeldecoder zur Zeit verwendet. Für die Faller Windkraftanlage Nordex haben wir eine spezielle Software eingespielt. Die Gäste können vom Anlagenrand die Windräder einzeln einschalten. Die Software schaltet diese nach einiger Zeit wieder aus.

Stückzahl Bauteil Wert 1 Widerstand 10K 2 Widerstand 1K 10 Widerstand Vorwiderstand LEDs muss berechnet werden 2 Kondensator 100nF 1 Kondensator 10µF/40V 1 Kondensator 220µF/35 1 Kondensator 47pF 1 IC PIC16F684 2 IC ULN2003 1 IC 6N137 1 IC 78L05 2 Diode 1N4148 1 Diode B40C1000DIL DB104G 1 IC-Fassung 14pol. 2 IC-Fassung 16pol. 1 IC-Fassung 8pol. 1 Taster 9303DTS62N 1 Stiftleiste 4pol. NSL254-4G 2 Stiftleiste 6pol. NSL254-6G 1 Stiftleiste 2x3pol. 16 Crimpkontakte NSK254M-0 1 Nylonsteckergehäuse 4pol. NSG254M-4 2 Nylonsteckergehäuse 6pol. NSG254M-6 1 Leiterplatte LP0040_02

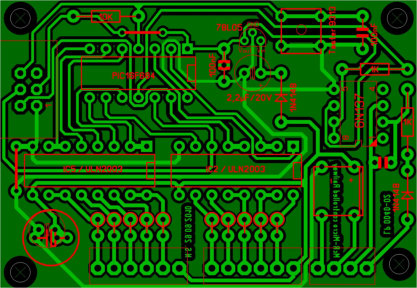

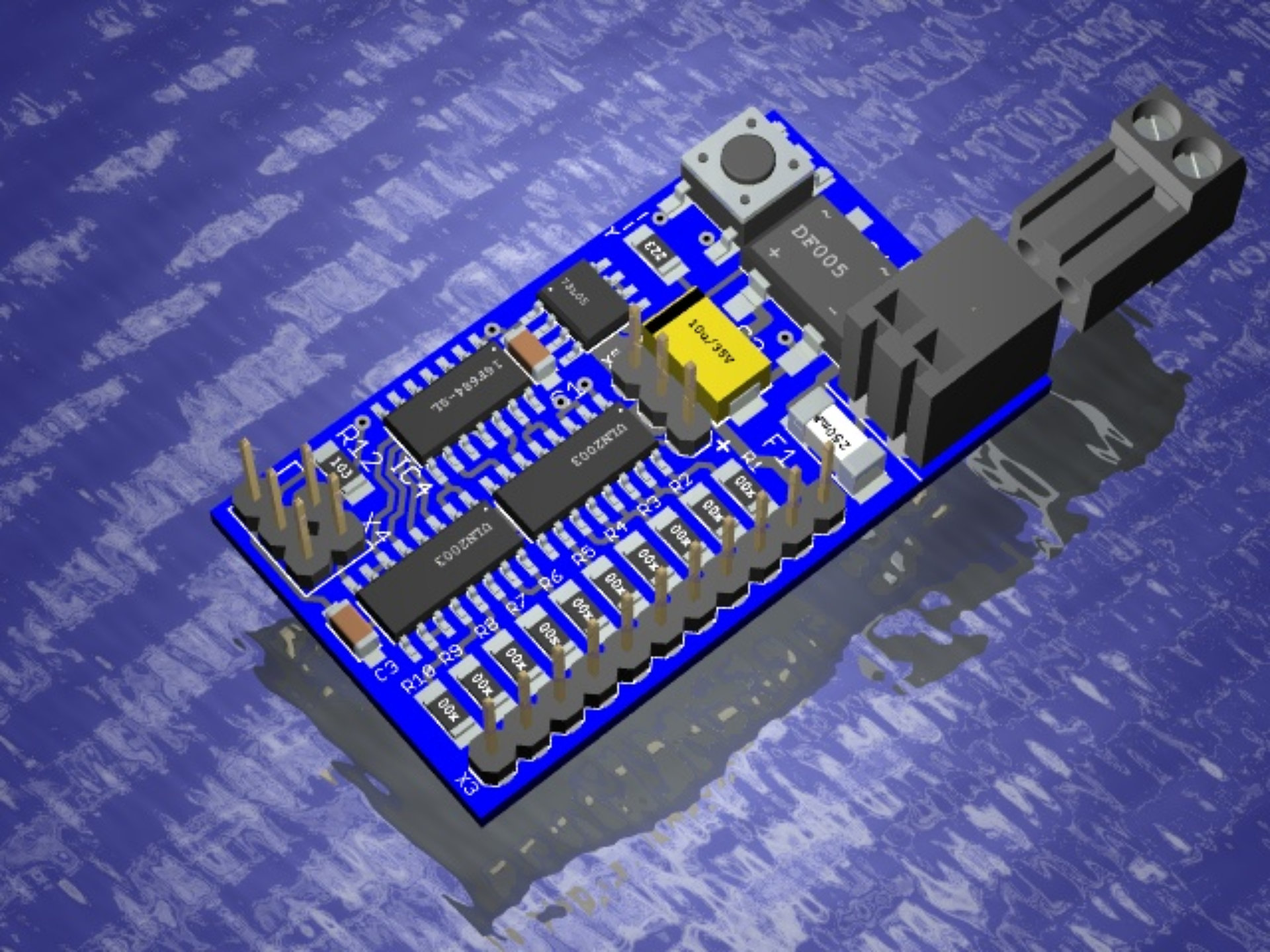

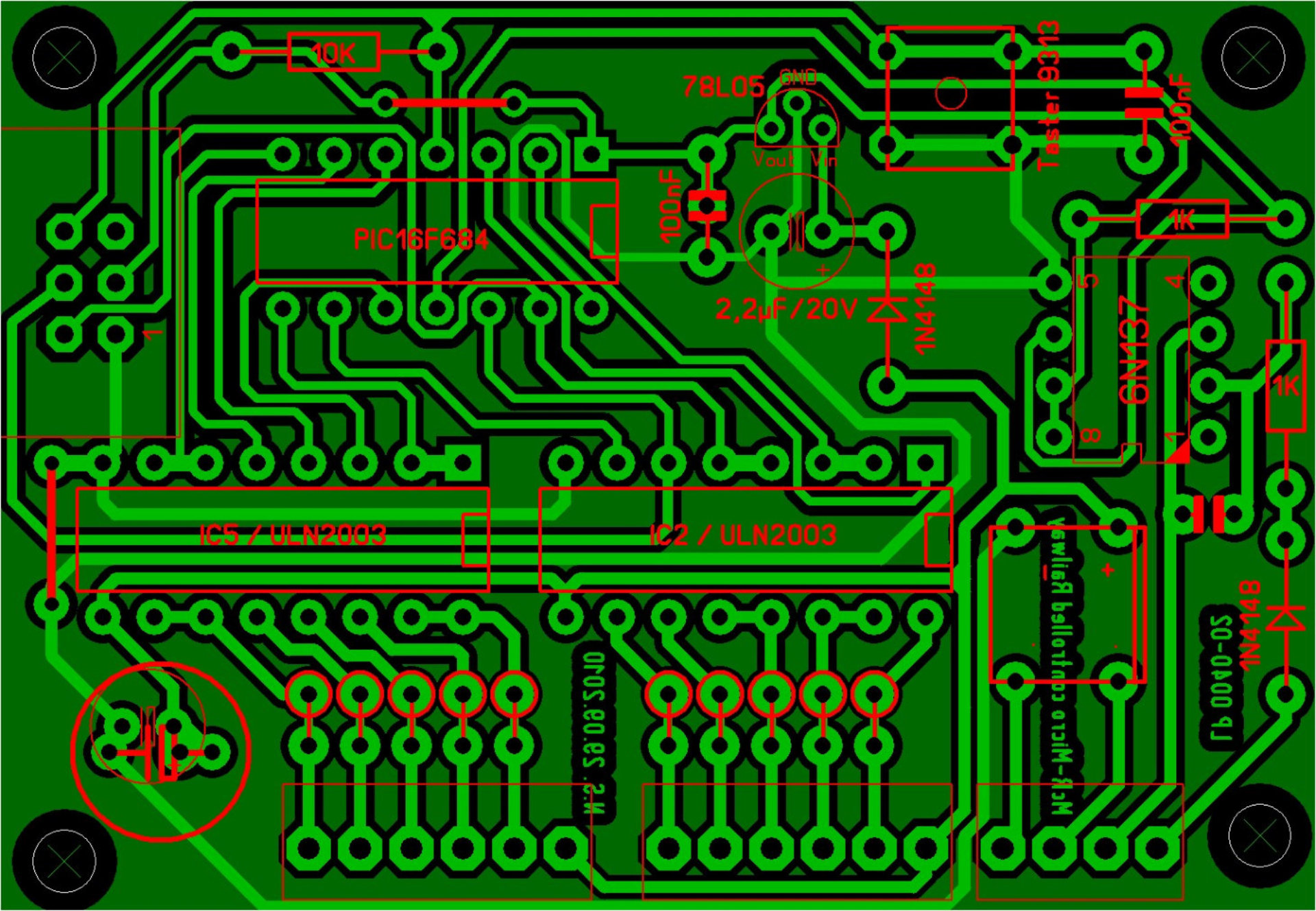

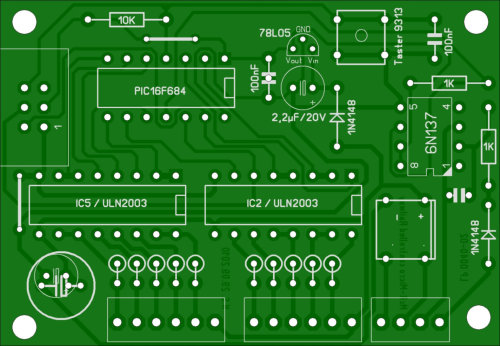

Universeller LED- Decoder von Sven Brandt

Programmierstecker

DCC Anschluss

Versorgungsspannung 9 - 15V~

LED 1 LED 2 LED 3 LED 4 LED 5

Gemeinsame Plus Anschluss

LED 6 LED 7 LED 8 LED 9 LED 10

Je nach Versorgungsspannung ergibt sich eine entsprechende Gleichspannung für die LEDs. Entsprechend muss der Vorwiderstand für in Reihe- oder parallel geschaltete LEDs berechnet werden. 9V~ * 1,414 = ca. 12,8V= 10V~ * 1,414 = ca. 14,0V= 11V~ * 1,414 = ca. 15,5V= 12V~ * 1,414 = ca. 17,0V= 13V~ * 1,414 = ca. 18,3V= 14V~ * 1,414 = ca. 19,8V= 15V~ * 1,414 = ca. 21,2V=
